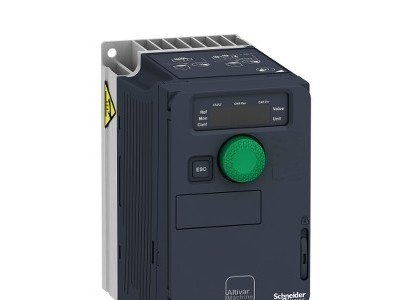

書本型和緊湊型
經過精心設計，無論集成于電柜，還是安裝在機體，都能做到簡易和經濟高效。
ATV御卓系列ATV320的優勢
支持與許多*常見的以太網和基于串行的通訊網絡（從EtherNet/IP到CANopen）集成。
高級連接
IEC 60721-3-3 3C3類涂層印刷電路板可在惡劣環境(例如，在不需要額外冷卻的環境溫度高達60°C時)中拓展應用空間。
穩健設計
安全扭矩關閉和四個其他功能，用于完全安全監控。簡化機器認證流程，確保符合機械指令2006/42/EC。
嵌入式安全
產品系列 ATV320 產品類型 變頻器 應用領域 復雜機器 變量 標準版本 驅動器格式 緊湊型 安裝類型 壁掛式安裝 通訊端口協議 Modbus 串行
CANopen選項卡 通訊模塊, CANopen
通訊模塊, EtherCAT
通訊模塊, Profibus DP V1
通訊模塊, Profinet
通訊模塊, 以太網Powerlink
通訊模塊, Ethernet/IP
通訊模塊, DeviceNet額定電源電壓 [Us] 200...240 V - 15...10 % 額定輸出電流 1.5 A 電動機功率 (kW) 0.18 kW 適用 重載 EMC 濾波器 C2類EMC濾波器 IP防護等級 IP20 離散量輸入數量 7 數字量輸入類型 STO 安全扭矩中斷, 24 V 直流, 阻抗: 1.5 kOhm
DI1...DI6 邏輯輸入, 24 V 直流 (30 V)
DI5 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (30 V)離散量輸入邏輯 正邏輯(源)
負邏輯 (漏)離散量輸出數量 3 輸出型式 開放式集電器 DQ+ 0…1 kHz 30 V 直流 100 mA
開放式集電器 DQ- 0…1 kHz 30 V 直流 100 mA模擬量輸入數量 3 模擬量輸入類型 AI1 電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位
AI2 雙極差分電壓: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位
AI3 電流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 ?, 分辨率 10 位模擬量輸出數量 1 模擬量輸出 型號 軟件-可配置電流 AQ1: 0...20 mA 阻抗 800 ?, 分辨率 10 bits
軟件-可配置電壓 AQ1: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits繼電器輸出類型 可配置的繼電器邏輯 R1A 1 NO 電氣壽命 100000 次
可配置的繼電器邏輯 R1B 1NC 電氣壽命 100000 次
可配置的繼電器邏輯 R1C
可配置的繼電器邏輯 R2A 1 NO 電氣壽命 100000 次
可配置的繼電器邏輯 R2C*大開關電流 繼電器輸出 R1A, R1B, R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC
繼電器輸出 R1A, R1B, R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流
繼電器輸出 R1A, R1B, R1C, R2A, R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
繼電器輸出 R1A, R1B, R1C, R2A, R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
繼電器輸出 R2A, R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 250 V AC
繼電器輸出 R2A, R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 30 V 直流*小開關電流 [Imin] 繼電器輸出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流 訪問方法 從（站） CANopen 4 quadrant operation possible True 異步電機控制配置文件 電壓/頻率比，5點
無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準
電壓/頻率比
無傳感器磁鏈適量控制-節能
電壓/頻率比，2點同步電機控制配置模式 無傳感器矢量控制 瞬時過轉矩 170…200 % 標稱電機轉矩 Maximum output frequency 0.599 kHz 加速和減速傾斜 線性
U
S
CUS
斜坡切換
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection電機滑差補償 自動 無論負載情況
可調0…300 %
不可用電壓/頻率比（2 或 5 點）開關頻率 2...16 kHz 可調
4...16 kHz 有額定開關頻率 4 kHz 制動至停止 采用直流注入 Brake chopper integrated True 線路電流 3.4 A 在…上 200 V (重載)
2.8 A 在…上 240 V (重載)*大輸入電流 3.4 A Maximum output voltage 240 V 視在功率 0.7 kVA 在…上 240 V (重載) 電網頻率 50...60 Hz Relative symmetric network frequency tolerance 5 % 預期線路Isc 1 kA base load current at high overload 6.9 A 功耗W 自冷卻: 17.0 W 在…上 200 V,開關頻率 4 kHz With safety function Safely Limited Speed (SLS) True With safety function Safe brake management (SBC/SBT) False With safety function Safe Operating Stop (SOS) False With safety function Safe Position (SP) False With safety function Safe programmable logic False With safety function Safe Speed Monitor (SSM) False With safety function Safe Stop 1 (SS1) True With sft fct Safe Stop 2 (SS2) False With safety function Safe torque off (STO) True With safety function Safely Limited Position (SLP) False With safety function Safe Direction (SDI) False 保護類型 輸入斷相: 驅動
輸出相線和接地之間的過流: 驅動
過熱保護: 驅動
電機各相線之間短路: 驅動
熱保護: 驅動寬度 72.0 mm 高度 143.0 mm 深度 109.0 mm 凈重 0.8 kg 操作位置 垂直方向 +/- 10° 產品認證 CE
ATEX
NOM
GOST
EAC
RCM
KC標識 CE
ATEX
UL
CSA
EAC
RCM符合標準 IEC 61800-5-1 電磁兼容性 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2
射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3
抗快速瞬變 級別 4 符合 IEC 61000-4-4
1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5
抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6
電壓下降與斷路抑制測試 符合 IEC 61000-4-11Environmental class (during operation) Class 3C3 according to IEC 60721-3-3
Class 3S2 according to IEC 60721-3-3Maximum acceleration under shock impact (during operation) 150 m/s2 at 11 ms Maximum acceleration under vibrational stress (during operation) 10 m/s2 at 13...200 Hz Maximum deflection under vibratory load (during operation) 1.5 mm at 2...13 Hz Permitted relative humidity (during operation) Class 3K5 according to EN 60721-3 過電壓類別 III 調節回路 可調的PID調節器 速度精度 +/- 10 % 標稱滑距 0.2 Tn 至 Tn 污染等級 2 Ambient air transport temperature -25…70 °C 環境溫度 -10…50 °C 無降容
50…60 °C 有貯存環境溫度 -25…70 °C Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 11.500 cm Package 1 Width 18.800 cm Package 1 Length 19.000 cm Package 1 Weight 1.073 kg Unit Type of Package 2 P06 Number of Units in Package 2 45 Package 2 Height 75.000 cm Package 2 Width 60.000 cm Package 2 Length 80.000 cm Package 2 Weight 59.530 kg
